Özellikler - Pnömatik ve elektrik aktuatör montajları için ISO5211 standardında tepe flanş ölçülerine sahiptir.
- Saf malzemeden üretilmiş kanallı tip yumuşak/sert çekirdekli contası sayesinde düşük tork değerine ve uzun çalışma ömrüne sahiptir.
- Sfero döküm olarak imal edilmiş gövdesi korozyona karşı epoksi ile kaplanmıştır.
- İki parçalı mil tasarımı ve 1.4408 malzemeden imal edilen diskinin yapısı ile akış kapasitesi arttırılmıştır.
- EPDM , NBR (Buna-N) , FPM, PTFE ve VMQ conta seçenekleri
- Cam elyaf takviyeli grafit PTFE mil yataklamaları
- Basınç Sınıfı 230 PSI (16 Bar)
- Üniversal standartlara uygun flanş delikleri
- Opsiyonel olarak 10 pozisyonlu kumanda kolu

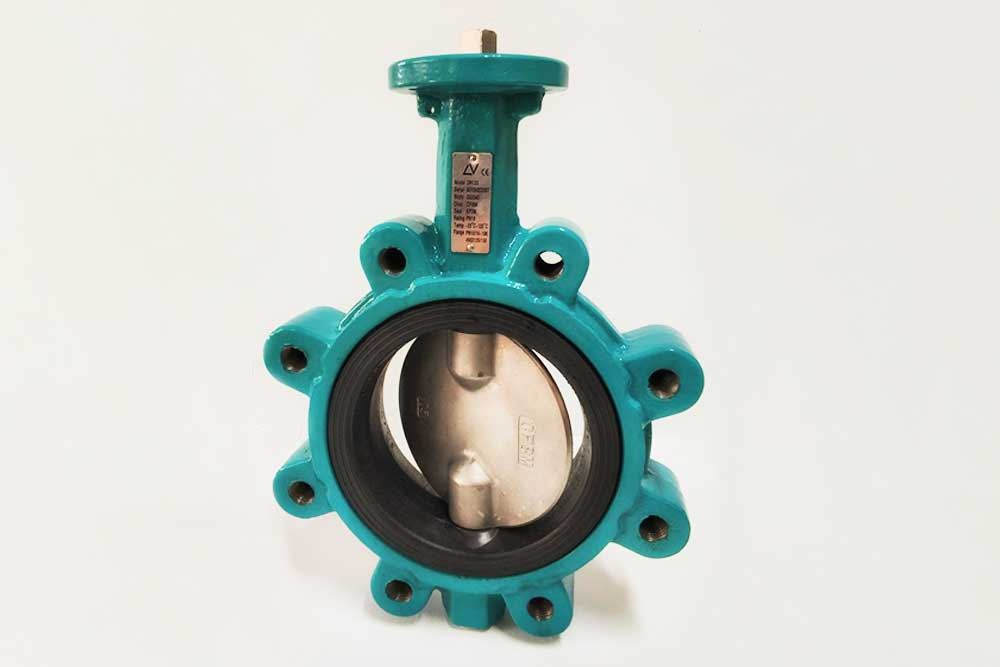

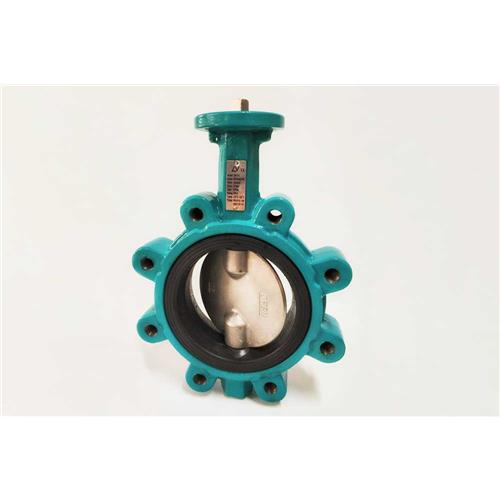

Kullanım Alanları Lug Kelebek vana, su, yağ, hava, vakum ve diğer her türlü akışkanları kontrol etmek için kullanılır. Lug Kelebek Vanalar manuel, pnömatik veya elektrikli aktüatörlerle çalıştırılabilir. Çeşitli akışkan tiplerine ve basınç sınıflarına uygun conta seçeneklerimiz mevcuttur. Çalışma Prensibi Lug kelebek vanalar, standart ISO5211 tepe flanşı kullanılarak isteğe bağlı olarak manuel operatöre, pnömatik aktüatöre veya elektrikli aktüatöre kolayca takılabilir. Vana milinin çeyrek tur döndürülmesi paslanmaz çelik diski hareket ettirir ve valfi açar veya kapatır. Sıcaklık Aralığı EPDM : -20 to 120ºC , Buna-N : -15 to 85ºC , FKM: -15 to 180ºC , VMQ:-30 to 200ºC, PTFE:-20 to 200ºC Uyumlu Ekipmanlar - 10 konumlu kilitlemeli kumanda kolu
- Dişli Kutusu
- Pnömatik Aktüatörler
- Elektrikli Aktüatörler
Ürün Yapısı Vana Gövdesi | Epoksi kaplı sfero döküm GGG40 | Disk | 1.4408 paslanmaz çelik (CF8M) | Conta | EPDM, NBR (Buna-N) , FKM , VMQ, PTFE | Mil Sızdırmazlığı | O-ring | Mil | 420SS | Yataklama | Cam elyaf takviyeli PTFE | Bağlantı Elemanları | Paslanmaz Çelik |
| |
